Dựng tường Revit theo LOD: từ concept đến bóc khối lượng

Wall Revit: từ concept đến bóc khối lượng

Một bức tường dựng một lần, đi qua ba giai đoạn LOD 200, 300, 350 mà không phải vẽ lại.

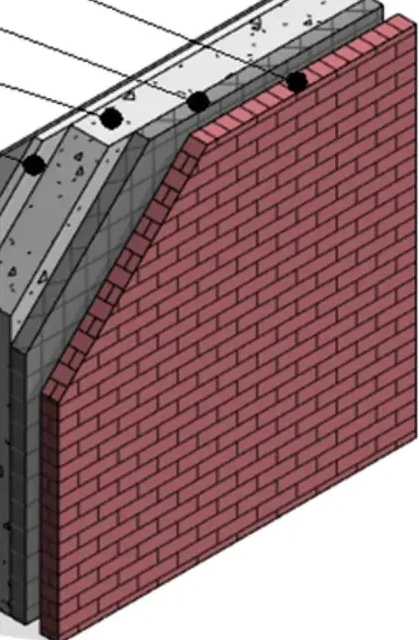

Tường gạch nhiều lớp dựng trong Revit

Mặt cắt tường qua các giai đoạn LOD 200, 300, 350

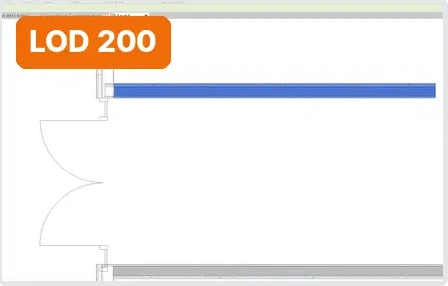

• LOD 200: 1 lớp đặc, dày danh nghĩa 100, chưa chia lớp Mặt bằng tường LOD 200: một nét tường một lớp

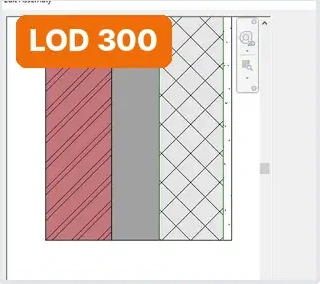

• LOD 300: trát 15 + gạch 80 + trát 15 = 110, đỉnh tường chạm đáy dầm Mặt cắt tường LOD 300 nhiều lớp trong hộp thoại Edit Assembly
• LOD 350: thêm lanh tô, giằng; ốp gạch tới +1200, phía trên sơn Mặt cắt tường LOD 350 chia vùng bằng Split Region

Nguyên tắc để phát triển mô hình qua nhiều giai đoạn

1. Một tường duy nhất từ đầu đến cuối: lên giai đoạn chỉ đổi type, không vẽ lại
2. Location Line là Core Centerline: trục luôn nằm giữa lớp gạch, đổi 100 thành 110 thì tường dày đều hai bên
3. Tên type theo cấu tạo, ví dụ AR_TX_G80_T15-15_110
4. Bóc bằng Material Takeoff để tách từng lớp vật liệu

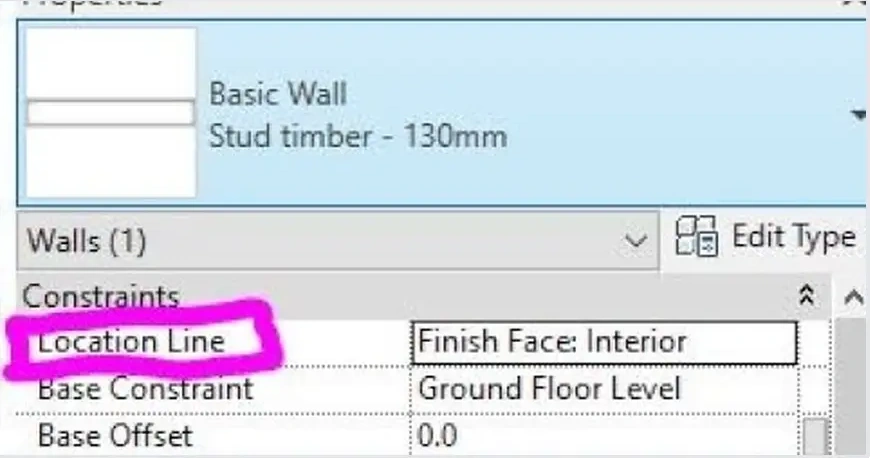

Bảng Properties của tường, mục Location Line được khoanh

LOD 200: dựng tường và bóc khối lượng giai đoạn concept

• Dựng: Basic Wall 1 lớp, ví dụ AR_GEN_100, AR_GEN_200
• Thông tin: loại tường, chiều dày danh nghĩa, chiều cao
• Bóc: Wall Schedule, ra mét dài và m2 theo type

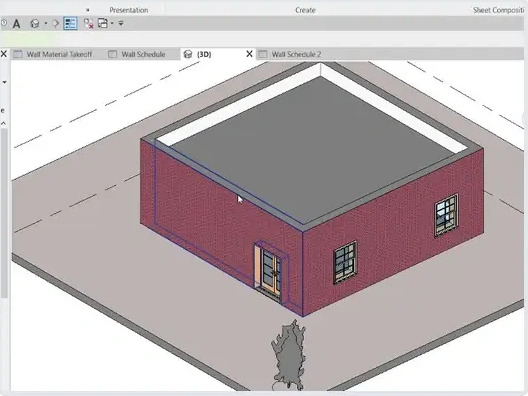

Mô hình 3D khối nhà tường gạch ở LOD 200

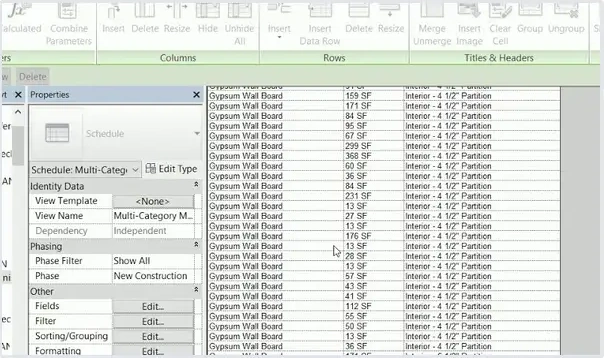

Bảng Wall Schedule thống kê tường theo type, chiều dài và diện tích

LOD 300: chuyển sang tường nhiều lớp, bóc gạch và trát

• Dựng: đổi type sang tường Compound AR_TX_G80_T15-15_110
• Thông tin: vật liệu gạch, mác vữa, dày từng lớp
• Bóc: Material Takeoff, ra m3 gạch và m2 vữa trát từng mặt

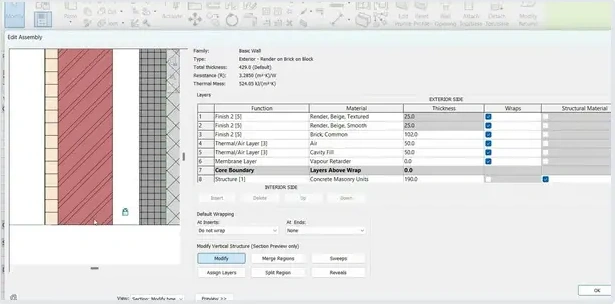

Hộp thoại Edit Assembly: lõi gạch nằm giữa hai đường Core Boundary

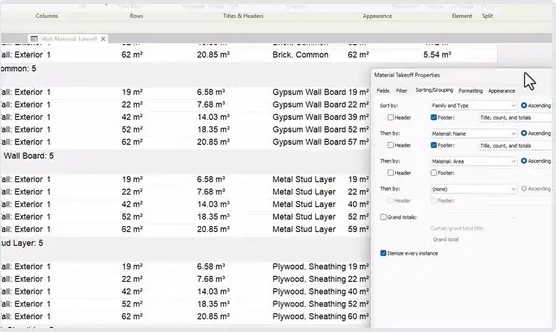

Bảng Material Takeoff: mỗi lớp vật liệu một dòng

LOD 300: kiểm soát khối lượng xây không bị dư

1. Attach Top tường vào đáy dầm hoặc sàn
2. Join tường với cột, dầm
3. Kiểm tra cửa đã cắt hết các lớp tường

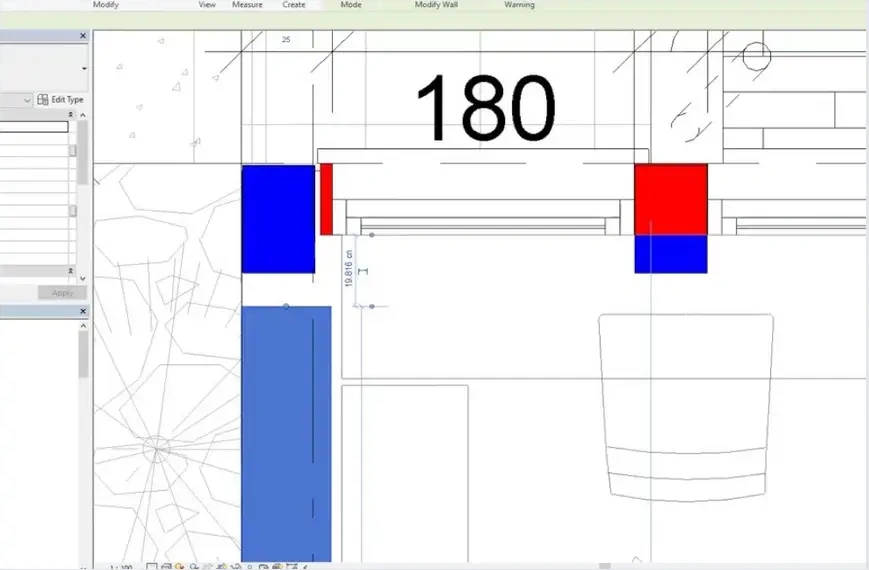

Mặt bằng Join tường với cột: phần chồng lấn bị trừ khỏi khối xây

LOD 350: cách tách lớp hoàn thiện

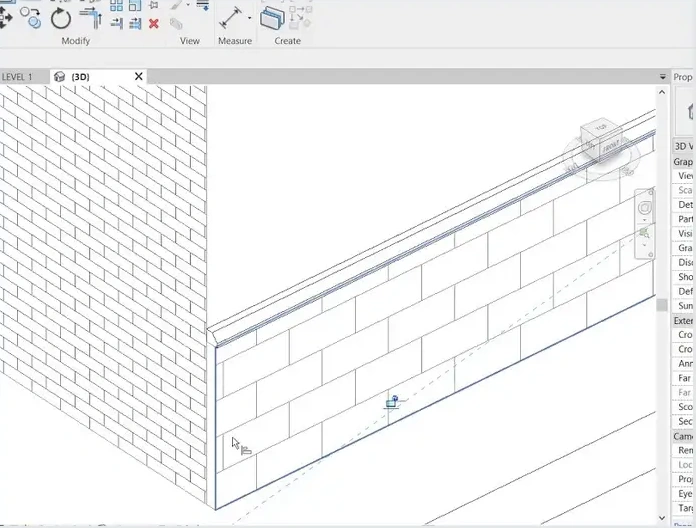

Parts: mỗi lớp tường thành một mảnh, gán vật liệu riêng

LOD 350: tách ốp lát và sơn bằng Parts

1. Chọn tường, Create Parts
2. Divide Parts tại cao độ +1200
3. Bỏ tick Material By Original, gán gạch ốp cho phần dưới, sơn cho phần trên
4. Parts Schedule, ra m2 theo vật liệu và theo phòng

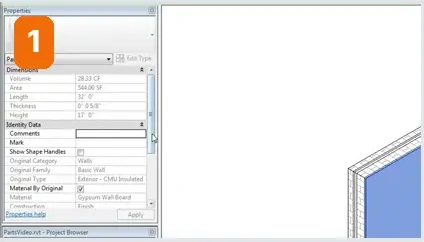

Bước 1: thuộc tính Part của tường, mục Material By Original

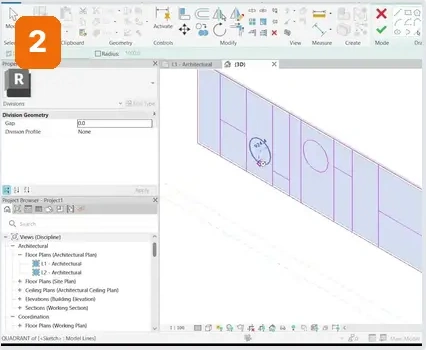

Bước 2: vẽ đường Divide Parts để chia tường

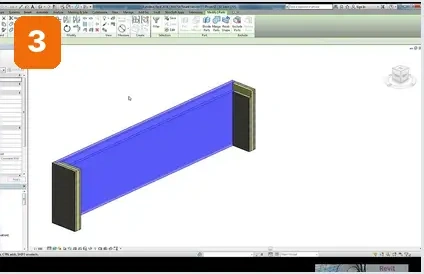

Bước 3: kết quả sau khi chia và gán vật liệu

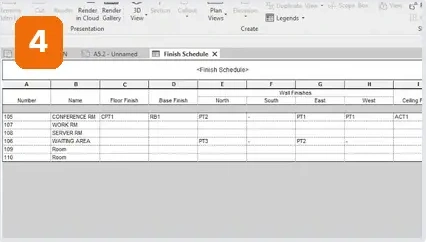

Bước 4: bảng Parts Schedule thống kê theo vật liệu

Parts vẫn liên kết với tường gốc: sửa tường thì Parts cập nhật, cửa vẫn cắt.

Xử lý Stacked Wall khi chuyển giai đoạn

• LOD 200: dùng Stacked Wall để dựng nhanh mặt đứng
• Sang LOD 300: chuột phải, Break Up, được các Basic Wall riêng, rồi đổi từng phần sang Compound
• Stacked Wall không tạo được Parts, phải Break Up trước
• Chân tường, gờ chỉ: dùng Wall Sweep, bóc theo mét dài

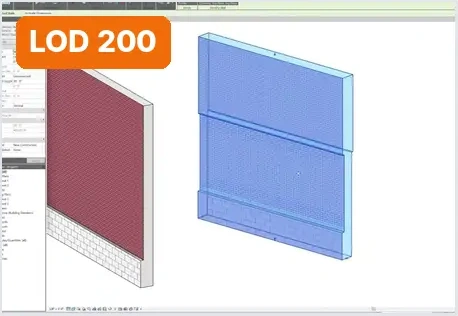

Stacked Wall ở LOD 200 và hộp thoại chỉnh Stacked Wall

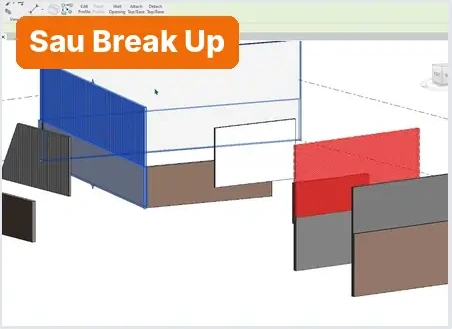

Các tường rời sau khi Break Up Stacked Wall

Tổng hợp theo LOD

Một tường lõi xuyên suốt, chỉ tăng dần độ chi tiết của lớp hoàn thiện.
